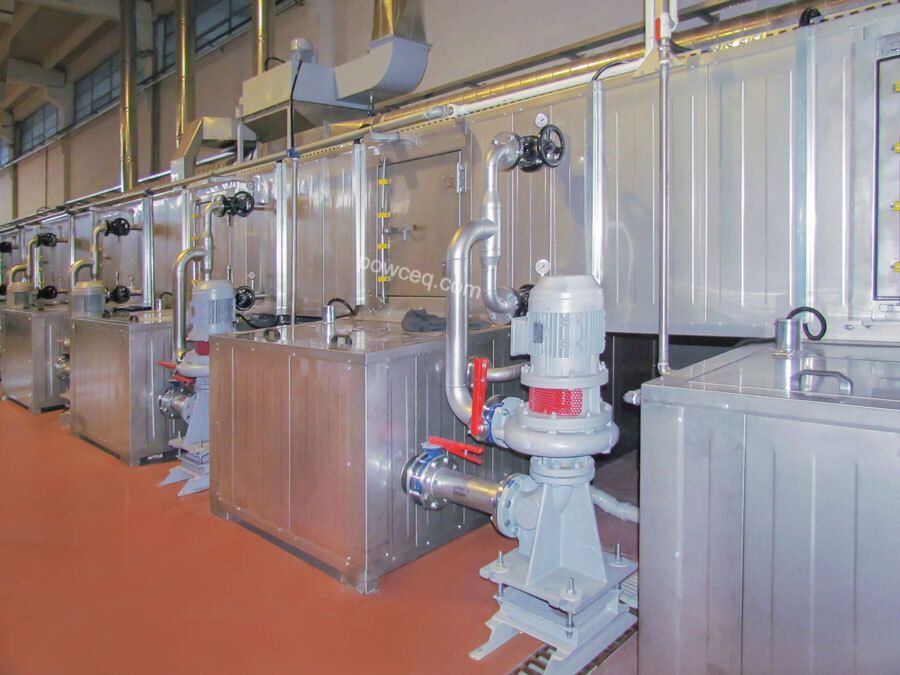

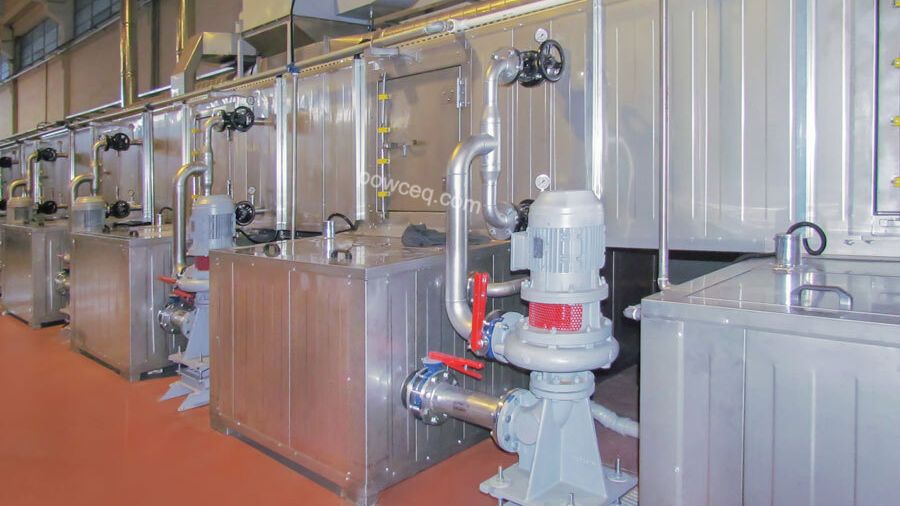

Dimensionar un horno industrial de pintura en polvo: guía del ingeniero de producción

Especificar un horno industrial de pintura en polvo para producción es una secuencia de cuatro decisiones, cada una de las cuales condiciona la siguiente: volumen interno, fuente de calor, patrón de flujo de aire y ventana de tiempo de curado. Si se equivoca en la primera, ningún ajuste del quemador lo arreglará. Esta guía es la referencia de trabajo que usamos al dimensionar hornos comerciales e industriales para nuestros clientes: desde hornos de lotes para talleres hasta túneles de curado con transportador en líneas automatizadas.

Antes de empezar: esto trata específicamente de hornos industriales de calidad de producción. Los hornos caseros para reacabado de aficionados son una categoría completamente distinta: no están diseñados para ciclos de servicio, cumplimiento normativo ni repetibilidad de proceso, y quedan fuera del alcance aquí. Si recubre piezas para venta, necesita equipo industrial.

Paso 1: dimensione el volumen interno según su envolvente de pieza

Toda especificación de horno parte de una única pregunta física: ¿cuál es la mayor envolvente de pieza que necesita curar, más la holgura para el colgado, los ganchos del transportador y el flujo de aire? El dimensionado del volumen se deriva de ahí.

La fórmula de trabajo para un horno de lotes es:

Volumen interno = Envolvente de pieza × 1,4 (flujo de aire + holgura) + Volumen de transportador/bastidor

Una envolvente de pieza de 2 m × 1 m × 1 m (2 m³) necesita un horno dimensionado en torno a un mínimo de 3,0 a 3,5 m³ internos: 2 m³ de piezas más 1,0 m³ para flujo de aire, bastidor y recirculación térmica. Si lo dimensiona por debajo, obtendrá puntos fríos junto a las paredes; si lo sobredimensiona, malgasta energía calentando volumen vacío.

Para un horno de curado con transportador, la aritmética es distinta:

Longitud del horno = (Velocidad de línea × Tiempo de curado) + Margen de transición (1,5 a 2 m)

Una línea que funciona a 2 m/min con un tiempo de curado de 20 minutos necesita un horno con un interior de 41,5 metros de largo (40 m de curado + 1,5 m de entrada/salida). Reduzca el tiempo de curado a 10 minutos y el horno se encoge a 21,5 m. Por eso las químicas de polvo de bajo curado pueden ser económicamente transformadoras: cada minuto de tiempo de curado que se elimina encoge el horno dos metros a las velocidades de línea habituales.

Paso 2: fuente de calor: eléctrica, gas o híbrida

La elección de la fuente de calor se deriva del volumen del horno, los costes de energía y el entorno normativo. Nuestra guía de hornos de curado de gas frente a eléctricos cubre toda la aritmética del coste de operación. En resumen:

Hornos eléctricos

Ganan por debajo de unos 20 m³ de volumen interno. Instalación más limpia: sin aire de combustión, sin chimenea, sin tren de gas. Sin subproductos de combustión en contacto con las piezas (relevante para algunos polvos de contacto alimentario y de equipos médicos). El coste de capital es menor en tamaños pequeños y mayor en tamaños grandes. La carga térmica de pico de un horno eléctrico de tamaño medio ronda los 30 a 80 kW; un horno de producción grande ronda los 100 a 250 kW.

Hornos de gas

Ganan por encima de unos 20 m³ de volumen interno, y ganan de forma decisiva por encima de 40 m³. Menor coste de operación por m³ en la mayoría de los mercados (excepto donde la electricidad es inusualmente barata o el gas inusualmente caro). Calentamiento más rápido en diseños de quemador modulante. Requieren suministro de gas en planta, conducción de chimenea y cumplimiento de la normativa de combustión.

Híbrido de refuerzo por infrarrojos + convección

Para líneas de alto rendimiento (más de 3 m/min) o piezas de baja masa donde el curado solo por convección es lento, una zona de precalentamiento por infrarrojos a la entrada del horno lleva el polvo a temperatura de gelificación en segundos, y luego la convección remata el curado. Añade entre un 10 y un 20 % al coste de capital del horno; reduce el tiempo de curado entre un 30 y un 50 %. Es la respuesta adecuada para perfiles de aluminio arquitectónico y chapa fina.

Paso 3: patrón de flujo de aire

Calentar el aire solo sirve si el aire llega a la pieza. El diseño del flujo de aire determina si una fuente de calor correctamente especificada se traduce en piezas correctamente curadas.

Tres patrones de flujo de aire dominan los hornos comerciales:

Recirculación horizontal

El aire se sopla horizontalmente sobre la pieza desde conductos de impulsión situados en lo alto de una pared, y regresa por el lado opuesto. Funciona bien con piezas uniformes, geometrías sencillas y sistemas de transportador donde las piezas se presentan de forma constante. Configuración estándar para hornos de perfiles de aluminio arquitectónico.

Vertical de arriba abajo

El aire se impulsa desde plénums en el techo y se extrae a nivel del suelo. La mejor opción para piezas con una dimensión vertical importante: bastidores altos, conjuntos colgantes y acero estructural. Más difícil de ajustar, pero produce un curado muy uniforme en pilas verticales complejas.

Mixto / específico por zonas

Los hornos multizona usan distintos patrones de flujo de aire en distintas zonas: recirculación horizontal en la zona de curado, vertical en la zona de rampa, mezcla turbulenta en la entrada. Añade complejidad y CapEx; se usa solo en líneas de Nivel 3 donde un curado de patrón único no puede cumplir la especificación.

Para la mayoría de los hornos de producción por debajo de 30 m³, la recirculación horizontal a una velocidad de aire de 0,8 a 1,5 m/s es la opción predeterminada correcta. Velocidades mayores consumen más potencia de ventilador sin un beneficio de curado apreciable; velocidades menores dejan puntos fríos en las esquinas.

Paso 4: ventana de tiempo de curado

Los fabricantes de polvo publican los programas de curado como tripletes de pieza-temperatura-tiempo: "20 minutos a 200 °C PMT" significa 20 minutos a una temperatura del metal de la pieza de 200 °C, no 20 minutos en el horno a una consigna de 200 °C. La distinción importa porque las piezas pesadas tardan de 10 a 15 minutos en alcanzar la temperatura, así que un ciclo de horno de 20 minutos a una consigna de 200 °C puede aportar solo 5 minutos de curado a PMT.

El ciclo de curado de producción tiene, por tanto, tres fases:

1. Subida (rampa): la pieza entra en el horno a temperatura ambiente y sube hasta la temperatura de curado. La duración depende de la masa térmica de la pieza y del flujo de aire del horno. Típicamente de 5 a 15 minutos.
2. Permanencia de curado: la pieza a PMT ≥ temperatura especificada, durante la duración especificada. Típicamente de 10 a 20 minutos.
3. Bajada o enfriamiento: para aplicaciones de baja distorsión, un enfriamiento controlado alarga el tiempo de ciclo de 5 a 15 minutos, pero evita el alabeo en aluminio fino.

En una línea con transportador, la longitud del horno reserva tiempo para el ciclo completo. En un horno de lotes, el operario mantiene la puerta cerrada durante el ciclo completo más un margen de seguridad. En cualquier caso, el horno debe dimensionarse para la pieza que tarda más en calentarse en producción, no la más rápida.

Errores habituales de dimensionado

1. Dimensionar para la producción actual en lugar de para la producción a 3 años. Los hornos son capital de larga permanencia: operará este durante más de 15 años. Si la producción crece un 20 % anual, dimensione para el rendimiento previsto a 3 años, no para el primer día.
2. Infradimensionar el calentamiento en hornos de gas para la recuperación en arranque en frío. La carga térmica en régimen permanente es del 40 al 60 % del pico. Dimensione el quemador al pico, no al régimen permanente, o su arranque en frío del lunes por la mañana tardará 3 horas.
3. Hornos de zona única para producción multipolvo. Si pasa poliéster de alto brillo y polvo arquitectónico TGIC por el mismo horno, o bien realiza dos ciclos separados, o bien instale un horno de dos zonas con consignas de temperatura independientes. Mezclar curvas de curado degrada la calidad del acabado en ambos.
4. Prescindir de la recuperación de calor en hornos de gas por encima de 40 m³. La recirculación de gases de escape o los intercambiadores de calor aire-aire reducen el coste de operación entre un 15 y un 30 %. La amortización es de 18 a 36 meses a precios europeos del gas, de 30 a 60 meses en el CCG.

Próximos pasos

Si está especificando un horno industrial o comercial de pintura en polvo y quiere un dimensionado basado en aritmética de producción real (objetivos de rendimiento, envolvente de pieza, programa de curado y costes de energía locales), la vía más rápida es enviarnos sus datos de producción y le responderemos con una configuración de horno y un modelo de CapEx/OpEx en un día laborable.

PowCEQ suministra equipos de horno como parte de líneas de pintura en polvo automatizadas completas y como sistemas de curado independientes de lotes o continuos. Para una lectura técnica más a fondo, consulte nuestras guías sobre economía del gas frente al eléctrico y dimensionado del pretratamiento.
